IDSシリーズ デジタル流量計
デジタル流量計「ＩＤＳシリーズ」は、流量レンジが10,25,50,100L/min
の４タイプを揃えており、使用用途に合わせ幅広い選択が可能です。
電源は、ＡＣ１００Ｖ仕様ですので、コンセントに差し込むだけですぐに
ご使用できます。配管のしやすさを考慮した背面配管です。
使用可能流体：空気,N2,Ar,CO2
★流量レンジは10,25,50,100L/min
の4タイプをシリーズ化
★設定最小範囲は0.01L/min
（流量レンジ10L/minの場合）
★応答時間は50msec,0.5sec,1sec,
2secより選択可能
★繰り返し精度は±1%F.S.以下
★流量調整弁を一体化
★配管がしやすい背面配管
★ノングリースでクリーン
外形図
■外形寸法は、IDS-010～IDS-100まで同一寸法です。
■入口／出口接続口径は下記の通りです。
①IDS-010：Rc1/4（入口／出口共）
②IDS-025：Rc1/4（入口／出口共）
③IDS-050：Rc1/4（入口／出口共）
④IDS-100：Rc3/8（入口／出口共）
■電源電圧は AC100V です。

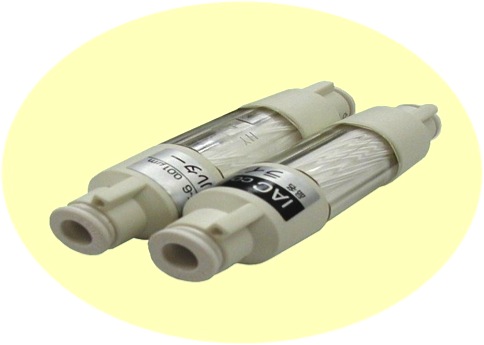

入口手前には、弊社の中空糸ラインフィルター
「LF-6」の設置を推奨します（別売）。
標準仕様一覧
| 製品型式 |
IDS-010 |
IDS-025 |
IDS-050 |
IDS-100 |
| 適用流体 |
乾燥空気,N2,Ar,CO2
(空気の品質等級はJIS B8392-1 1.1.2～1.6.2、ISO8573-1 1.1.2～1.6.2)
|
定格流量範囲
（流量レンジ） |
乾燥空気,N2,Ar |
0.2～10L/min |
0.5～25L/min |
1～50L/min |
2～100L/min |
| CO2 |
0.2～5L/min |
0.5～12.5L/min |
1～25L/min |
2～50L/min |
| 表示可能範囲 |
乾燥空気,N2,Ar |
0.2～10.5L/min |
0.5～26.3L/min |
1～52.5L/min |
2～105L/min |
| CO2 |
0.2～5.2L/min |
0.5～13.1L/min |
1～26.2L/min |
2～52L/min |
| 設定可能範囲 |
乾燥空気,N2,Ar |
0.2～10.5L/min |
0.5～26.3L/min |
1～52.5L/min |
2～105L/min |
| CO2 |
0.2～5.2L/min |
0.5～13.1L/min |
1～26.2L/min |
2～52L/min |
| 設定最小単位 |
0.01L/min |
0.1L/min |
0.1L/min |
0.1L/min |
| 積算パルスの流量換算値 |
0.1L/Pulse |
0.1L/Pulse |
0.1L/Pulse |
1L/Pulse |
| 表示単位 |
瞬時流量：L/min 積算流量：L |
| 表示単位基準 |
標準状態、基準状態 |
| 精度 |
±3%F.S以下（乾燥空気にて） アナログ出力：±5%F.S以下 |
| 繰り返し精度 |
±1%F.S以下（乾燥空気にて） アナログ出力：±3%F.S以下 |
| 圧力特性 |
±5%F.S以下（0.35MPa基準） |
| 温度特性 |
±2%F.S（15～35℃） ±5%F.S（0～50℃） |
| 使用圧力範囲 |
-70kPa～750kPa |
| 耐圧力 |
1MPa |
| 積算流量範囲 |
最大999999L |
| スイッチ出力 |
|
NPNオープンコレクタ出力 |
| 最大負荷電流 |
80mA |
| 最大印加電圧 |
DC28V |
| 内部降下電圧 |
NPN出力：1V以下（80mA時） |
| 応答時間 |
1s（50ms,0.5s,2sを選択可能） |
| 出力保護 |
短絡保護 |
| 積算パルス出力 |
NPNオープンコレクタ出力（スイッチ出力と同じ） |
| アナログ出力 |
応答時間 |
1.5s以下（90%応答） |
| 電圧出力 |
出力電圧：1～5V 出力インピーダンス：1kΩ |
| 応差 |
ヒステリシスモード |
可変 |
| ウインドコンパレータモード |
可変 |
| 外部入力 |
無電圧入力（有接点または無接点） 入力30ms以上 |
| 表示方式 |
3桁7セグメント表示器 2色表示（赤色／緑色） |
| 電源電圧 |
AC100V |
| 消費電流 |
0.42A |
| 配管口径（入口／出口共） |
Rc1/4 |
Rc1/4 |
Rc1/4 |
Rc3/8 |
| 質量 |
約1.2kg |
| 耐環境 |
保護構造 |
IP40 |
| 使用流体温度 |
0～50℃（氷結および結露なきこと） |
| 使用温度範囲 |
0～50℃（氷結および結露なきこと） |
| 使用湿度範囲 |
35～85%R.H.（結露なきこと） |
※標準状態とは、0 ℃、1 atm(大気圧)の体積に換算して表示する流量のことを示します。
※基準状態とは、20 ℃、1 atm(大気圧)の体積に換算して表示する流量のことを示します。
