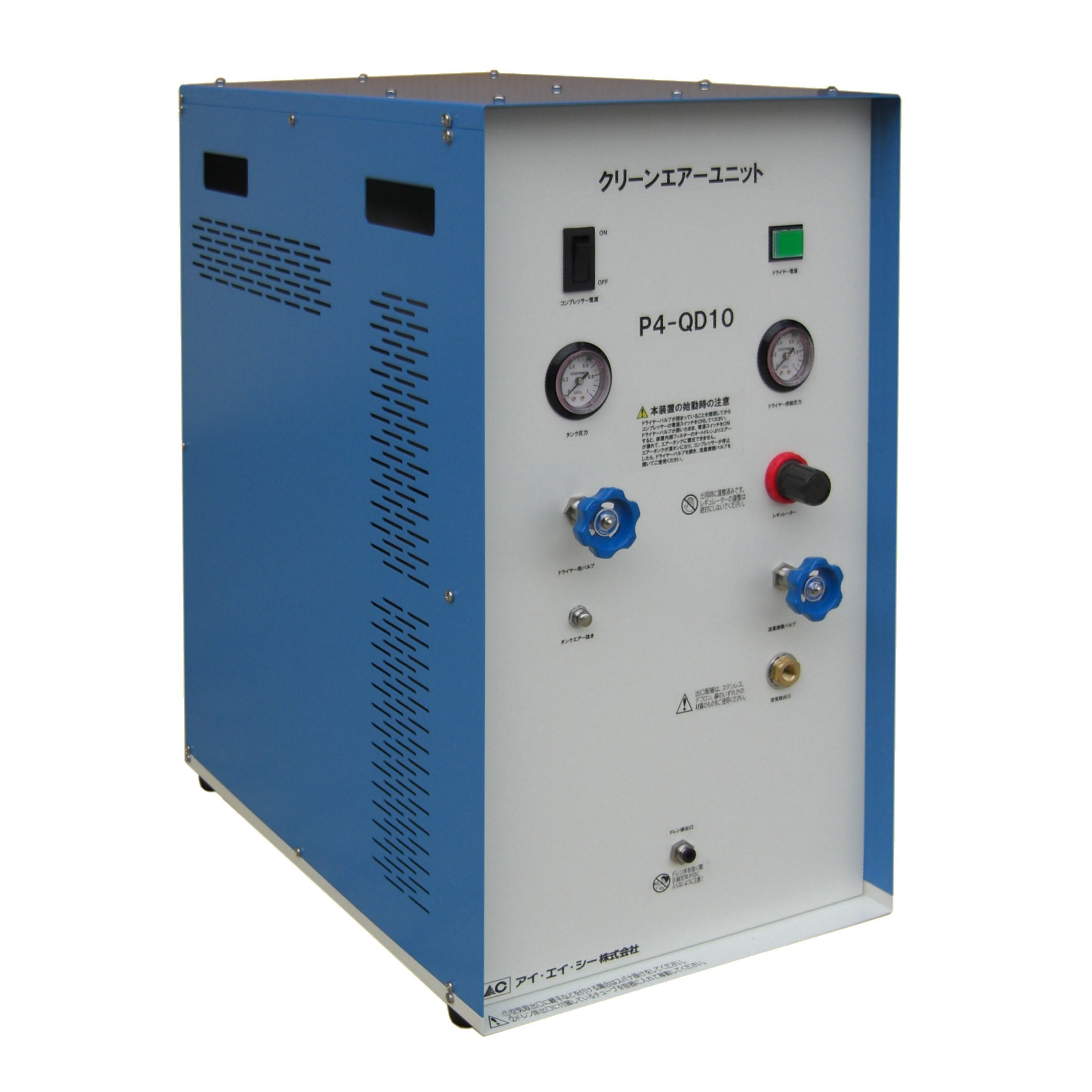

PA-QD10　クリーンエアーユニット

窒素ガスの代用！

大気圧露点-60℃の超乾燥エアー！　露点計量証明書付き！

グローブボックス内の
乾燥状態保持にも！

★エアーコンプレッサーと
吸着式ドライヤーを一体にした、
低騒音型の乾燥エアー供給装置です

★大気圧露点が -60℃の
クリ－ンな乾燥エアーを
この1台で供給できます

★ステンレスタンク採用＆
オートドレン機能付きで
クリーンな環境下で使用
するのに最適なうえノー
メンテナンスです

★乾燥剤は自己再生方式で
長寿命です（二筒式）

フローチャート図

理化学機器．バイオ関連装置．医療関連．半導体装置．環境計測装置．精密機械最近では、
グローブボックス内の乾燥状態を保つ目的としても注目されています。

外形寸法と制御盤名称

※予告なく変更することがあります。

仕様一覧・（参考）性能曲線と飽和水蒸気量

注文型式	P4-QD10
電源電圧/出力	単相AC100V/200W
電流	4.1/3.9A(50/60Hz)
消費電力	340/380W(50/60Hz)
圧力スイッチ範囲	0.4MPa/0.55MPa
タンク容積	8.0L（ステンレス）
大気圧露点温度	-60℃の乾燥エアー
ドレン排出方法	自動排出（1回/30分）
騒音	50dB
配管	Rc1/4メネジ(出口)
外形寸法	W370×D530×H660mm
質量	約49kg
出口流量	10.0NL/min
出口圧力	0.05MPa
使用乾燥剤	モレキュラーシーブ
周囲温度範囲	5～28℃

（参考）飽和水蒸気量

温度(℃) 水蒸気量(g/m³)	-90 0.00011	-85 0.00027	-80 0.00061	-75 0.00133
温度(℃) 水蒸気量(g/m³)	-70 0.00277	-65 0.0056	-65 0.0056	-60 0.0109
温度(℃) 水蒸気量(g/m³)	-55 0.0207	-50 0.0381	-45 0.0681	-40 0.119
温度(℃) 水蒸気量(g/m³)	-35 0.203	-35 0.203	-35 0.203	-30 0.338
温度(℃) 水蒸気量(g/m³)	-25 0.551	-20 0.882	-15 1.39	-10 2.14
温度(℃) 水蒸気量(g/m³)	-5 3.24	0 4.84

周辺機器のご案内

－８０℃の大気圧露点を計測できる
ハンディタイプの露点計

出口配管に最適なふっ素樹脂
ＰＦＡコイルチューブ

ご使用時の注意事項

本装置の設置は、次のような場所では安全上の問題があり、また故障の原因にも
なりますので避けてください：
・直射日光のあたる場所・温度が急激に変化する場所・熱源の近く
・発火源のある場所・高温、多湿の場所・換気の悪い場所・結露する場所
・雨水のかかる場所・酸、アルカリ、有機溶剤、塗料などの有害ガスや
　腐食成分を含んだガスが発生する場所
出口配管は、ステンレス、テフロン、銅のいずれかの材質のものをご使用ください。
