 製品案内

I・A・C
商品
QDシリーズ 超低露点エアードライヤー
窒素ガスの代用に! 露点計量証明書付!
・分析装置 ・バイオ関連装置 ・医療機器 ・半導体装置
・環境計測装置 ・精密機械 などのあらゆる分野で
超乾燥エアー!

★大気圧露点 -60℃と-75℃の
乾燥エアーを連続供給可能

★二筒吸着式のエアードライヤー

★自己再生方式で、メンテナンス
フリー.乾燥剤の交換は不要

★ろ過精度が0.01μmのクリーン
フィルター付き

★流量は、10L/minと20L/minが
あり、研究用や実験用に最適

★50L/min以上の製作も可能

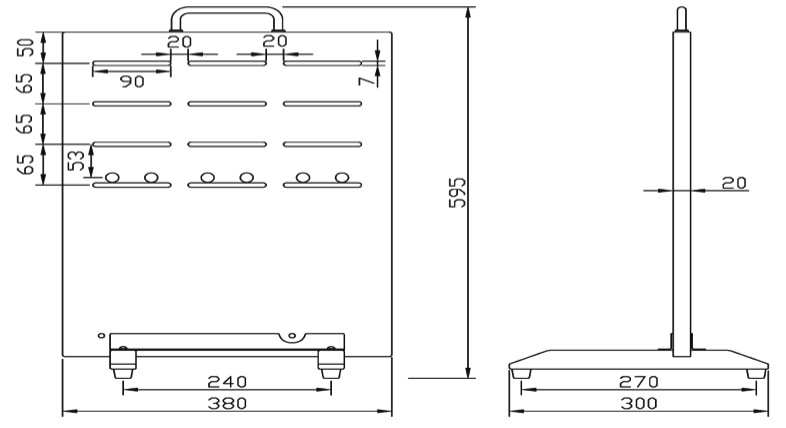

外形寸法
※システムパネルのみの販売も可能です
標準仕様一覧
型式 QD10-50 QD10-75 QD20-50 QD20-75 QD30-50
大気圧露点 -50℃
※(-60℃)
-75℃ -50℃
※(-60℃)
-75℃ -50℃
※(-60℃)
出口流量 10L/min 10L/min 20L/min 20L/min 30L/min
再生流量 3L/min 10L/min 5L/min 20L/min 10L/min
消費エアー流量 13L/min以上 20L/min以上 25L/min以上 40L/min以上 40L/min以上
入口空気圧力 0.4MPa
出口空気圧力 0.05MPa
入口空気温度範囲 10℃~50℃
再生方式/再生サイクル 自己再生方式/30sec
吸着剤 モレキュラーシーブ
電源/消費電力 単相AC100V 50/60Hz / 1W
接続口径 Rc1/4(メネジ)
重量 約12.5kg
使用周囲温度範囲 5~28℃
注意:本製品に使用している吸着剤は油分に弱いため、 できるだけオイルを使用ないコンプレッサーとの組み合わせをお考えください。
オイルを使用するコンプレッサーとの組み合わせの場合には、 油分が本製品へ入らないような対策をお願いいたします。

※実測値では-60℃の能力があります。
フローチャート
ご使用時の注意事項
超低露点のエアーを供給するには、20~30分のアイドリング(準備運転)
が必要です。
出口配管は、ステンレス、テフロン、銅のいずれかの材質のものを
ご使用ください。
